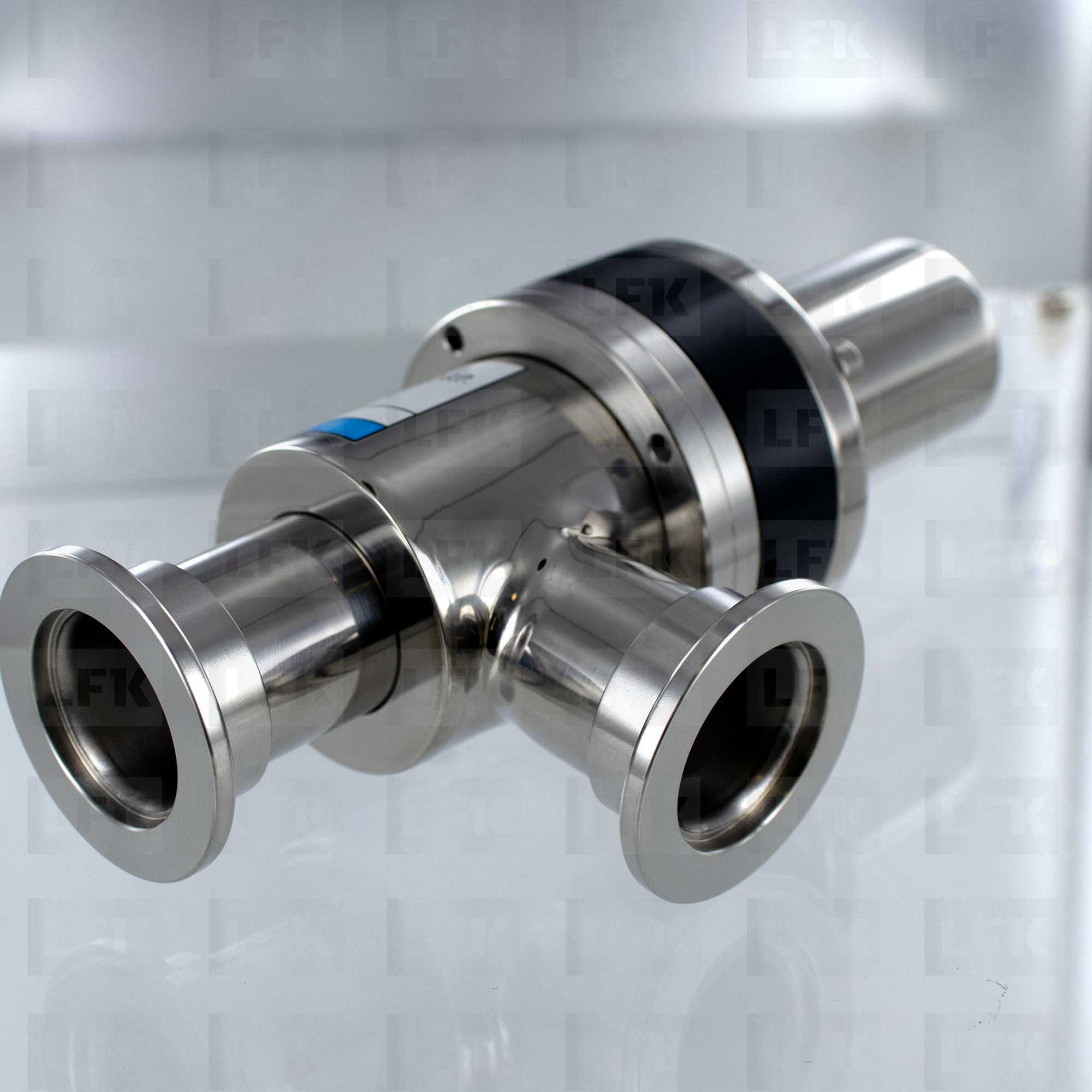

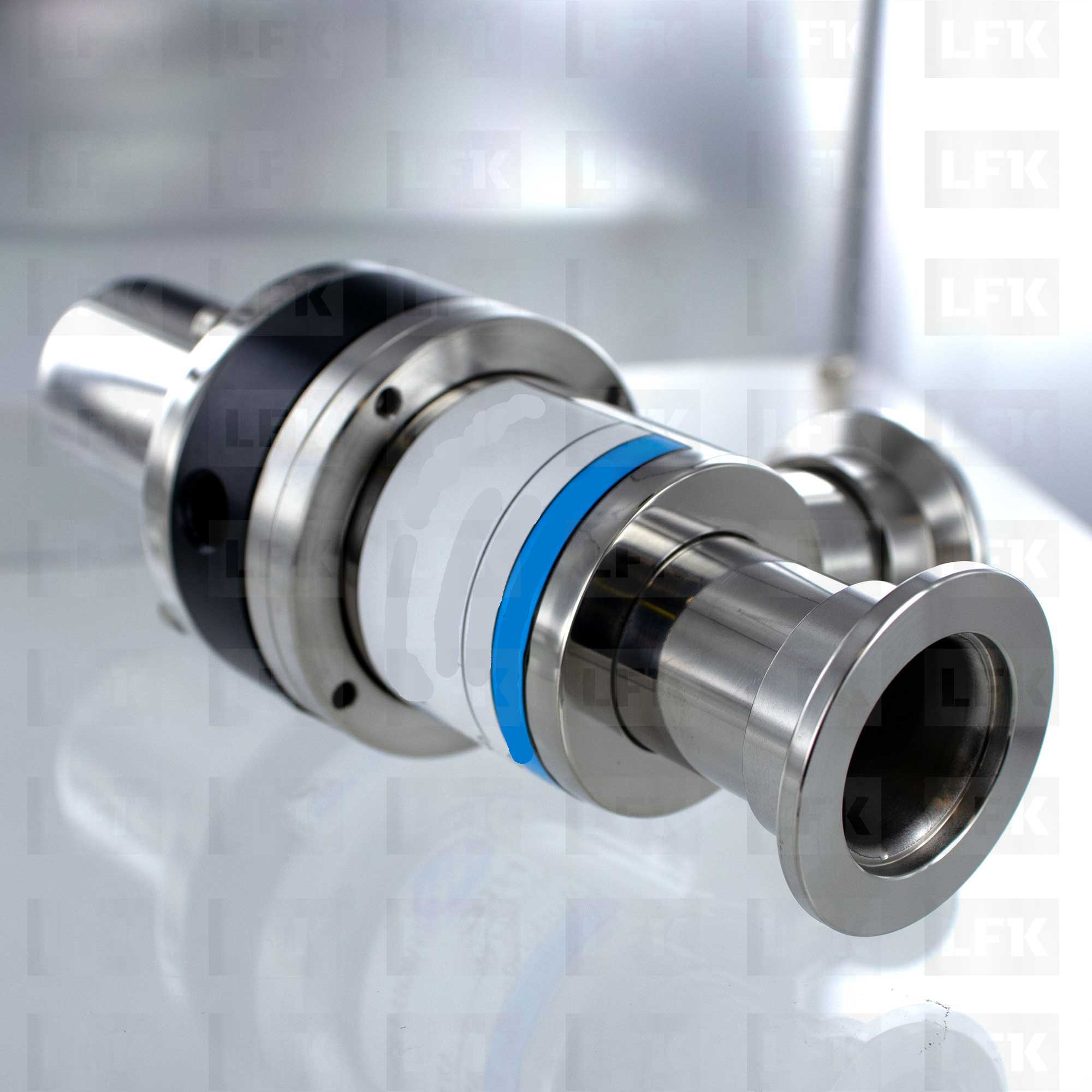

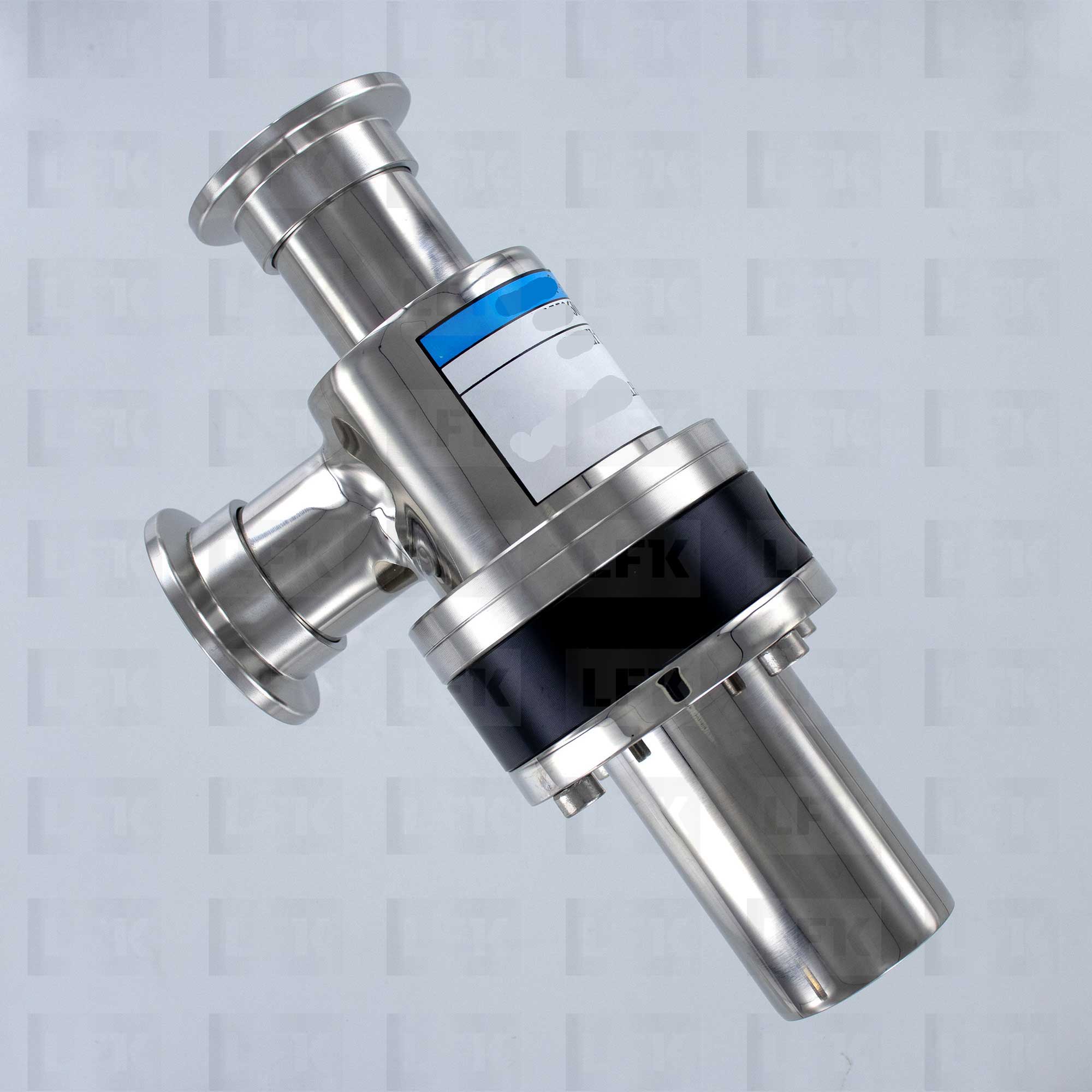

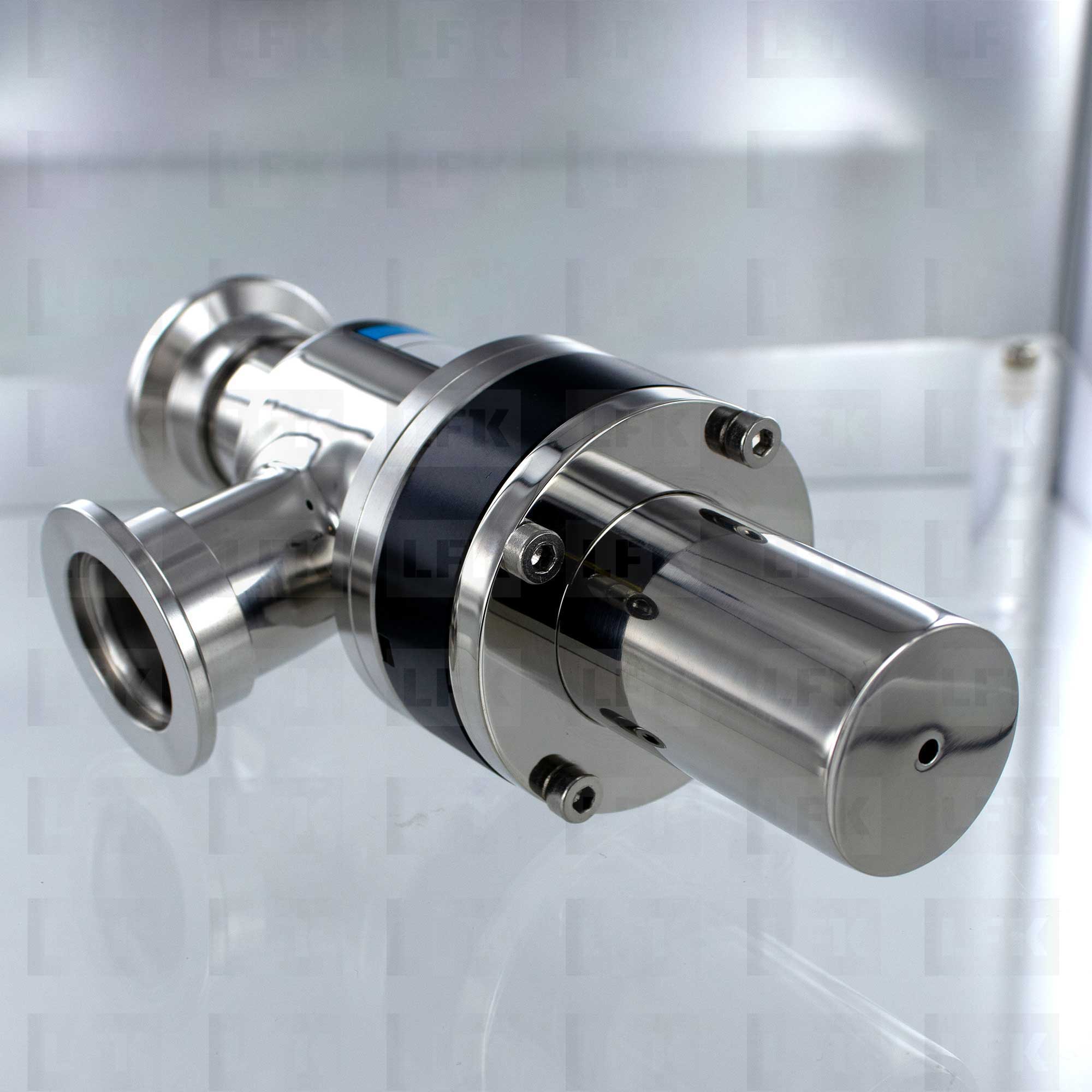

Vannes pneumatiques à angle pour vide élevé

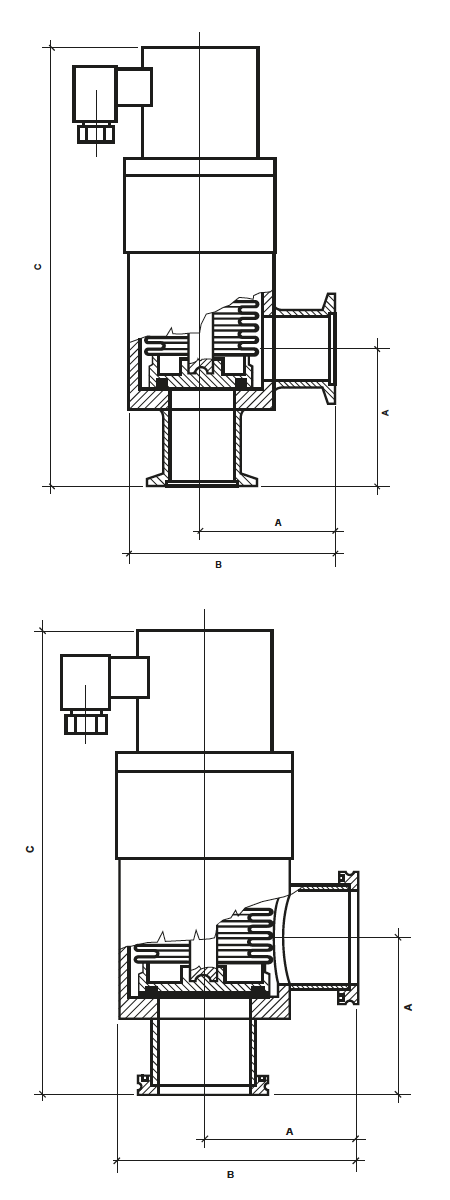

 DN          A         B           C           D                 Ref
 16          40       70        142                      VPA 00/16
25          50        80        150                      VPA 00/25
40          65       105       200                      VPA 00/40
50          70       115       246                      VPA 00/50



Effacer
UGS : ND Catégorie :

Description

Caractéristiques principales

Les soupapes à angle pneumatiques sont réalisées avec des brides Pneurop – ISO 16-25-40-50. Les parties en contact avec le vide sont en acier inox pour éviter tout type de pollution dans l’instal-lation. L’étanchéité sur le corps de soupape et sur l’obturateur est garantie avec Viton®. L’ouverture est commandée par un piston pneumatique et par une tige qui sort du couvercle du piston et indique ouvert/fermé. En cas de manque d’air comprimé, la soupape se ferme automatiquement. Le système de fermeture est complètement isolé du vide à travers le soufflet. Le démontage est simple et pratique.



  • Passage à 90°
  • Corps et soufflet en acier inox
  • Joints d’étanchéité en Viton®
  • Tenu au vide < 5 x 10 -8 mbar I.S. -1
  • Pression d’exercice 5 ÷ 8 bar
  • Entretien simple
  • Température d’exercice
  • -corps + 150°c –
  • -commande + 50°c
  • -Fonctionne dans toutes les positions



Entretien

Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet. Lorem ipsum dolor sit amet, consetetur

Conseil d’utilisation

Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet. Lorem ipsum dolor sit amet, consetetur

Informations complémentaires

Référence

VPA 00/16, VPA 00/25, VPA 00/40, VPA 00/50
