Vannes manuelles à angle pour vide élevé 

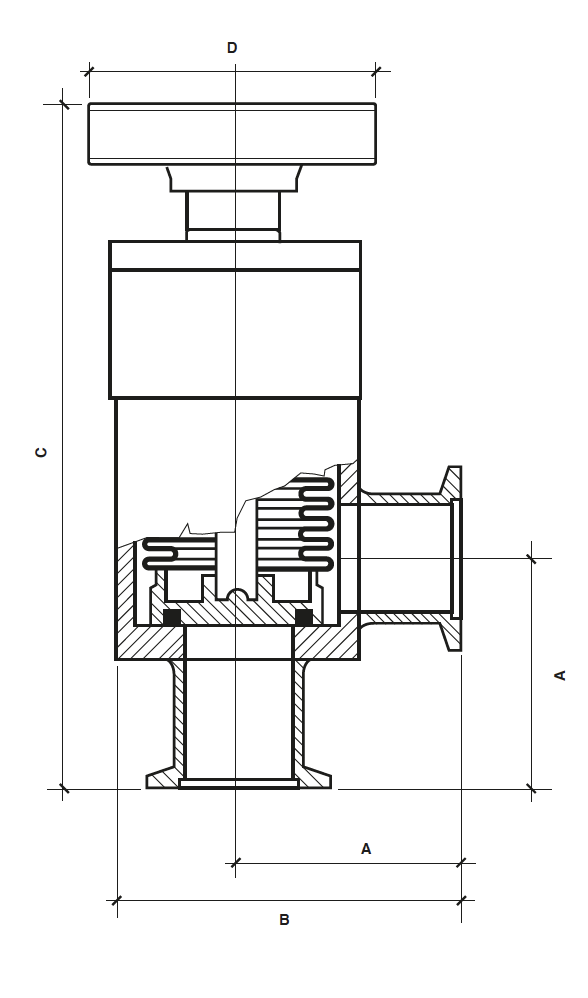

 DN          A         B           C           D                 Ref
 16          55        83        138        60          VAM 00/16
25           55        80        130        60          VAM 00/25
40          61         98        171        60          VAM 00/40
50          86        143       207      113          VAM 00/50



Effacer
UGS : ND Catégorie :

Description

Caractéristiques principales

Les vannes à angle sont réalisées avec des brides standard PNEUROP – ISO 16-25-40-50. Les composants en contact avec le vide sont en acier inox afin d’éviter tout type de pollution de l’installation. L’étanchéité sur le corps et sur l’obturateur est en Viton®. L’ouverture est commandée par un volant portant un indicateur d’Ouvert et Fermé et le système est isolé du vide au moyen du soufflet. Une caractéristique principale de ces vannes est la praticité parfaite du démontage, car il ne faut pas les enlever de l’installation pour les opérations de nettoyage, entretien ou modification (elles peuvent être transformées en électropneumatiques).

  • Passage à 90°
  • Corps et soufflet en acier inox Joint
  • d’étanchéité en Viton®
  • Tenu au vide < 5 x 10 -8 mbar I.S. -1
  • Entretien simple
  • Fonctionne dans toutes les positions

Entretien

Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet. Lorem ipsum dolor sit amet, consetetur

Conseil d’utilisation

Lorem ipsum dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore et dolore magna aliquyam erat, sed diam voluptua. At vero eos et accusam et justo duo dolores et ea rebum. Stet clita kasd gubergren, no sea takimata sanctus est Lorem ipsum dolor sit amet. Lorem ipsum dolor sit amet, consetetur

Informations complémentaires

Référence

VAM 00/16, VAM 00/25, VAM 00/40, VAM 00/50
